潔凈度分級
信息來源:http://ichaopoo.cn/ 發布時間:2020/5/11 9:14:03 點擊數:
Tags:
凈化設備
1963年,美國出了個潔凈室聯邦標準Fed Std 209。在209標準中,潔凈室按環境中每立方英尺空間≥0.5μm的粉塵數量限度分成若干級別,如100級、10,000級、100,000級。中國過去的潔凈室標準也是按這種方法分級的。

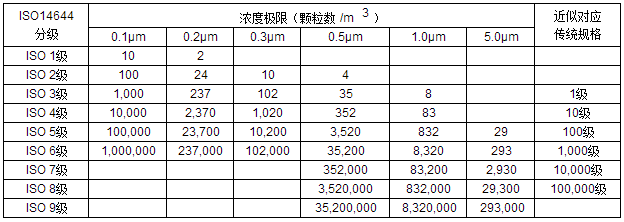

1999年,國際標準化組織ISO頒布了潔凈室國際標準ISO14644-1《潔凈室與受控潔凈環境,第 一部分:空氣潔凈度分級》。ISO規定的潔凈度等級以及傳統分級的具體數值見下表2。
用公式表示上述指標:
Cn = 10N × (0.1/D)2.08用公式表示上述指標:
式中:Cn — 每立方米空間允許大于某粒徑顆粒物的數量濃度;
N — ISO潔凈度分級數;
D — 顆粒物尺度,單位為微米;
0.1 — 常數,單位為微米。
中國潔凈室標準新的修訂稿中采納了ISO分級。但是,人們已經說慣了“百級”、“萬級”、,它順口、易記,今后一段時間內,人們可能照舊說下去,直到新一代設計師們不再記得老的分級和英制計量單位。
說潔凈度應該對應潔凈室的狀態:空態(新建,空屋子),靜態(設備就位,無人員),動態(正常工作)。具體工程所說的“潔凈度”是指哪種狀態,要由用戶與設計、供貨等方面協議確定并明文規定。忘記對狀態做規定,大家都會有空子可鉆。
附:GMP規定的潔凈度
潔凈級別
|
塵粒最大允許數
|
微生物最大允許數
|
相當于
ISO分級
|
≥0.5μm
|
5μm
|
浮游菌/m3
|
沉降菌/皿
|
100級
|
3,500
|
0
|
5
|
1
|
ISO 5級
|
10,000級
|
350,000
|
2,000
|
100
|
3
|
ISO 7級
|
100,000級
|
3,500,000
|
20,000
|
500
|
10
|
ISO 8級
|
300,000級
|
10,000,000
|
60,000
|
|
15
|
|
